Ветвление с последующими узлами экспорта в подмодели и порт порядка выполнения

0 голосов
AlexeyS в категории Как сделать...

В подмодели после узла условия имеются 2 разных узла экспорта в зависимости от условия. Как заставить один из них выполнятся, ведь выходного порта у них нет, а связывание выходного порта порядка выполнения узла экспорта с выходным портом порядка управления подмодели вызывает ошибку для невыполняемого по условию варианта экспорта.

Вариант с экспортом без ветвления по этой схеме работает, а ветвление вызывает ошибку для того экспорта, который не выполняется (порт порядка выполнения пытается активировать невыполняемый узел экспорта).

Как реализовать в подмодели выбор и запуск варианта экспорта в зависимости от условия?

Ответ: 1 шт.

+1 голос
Olesya Sachkova

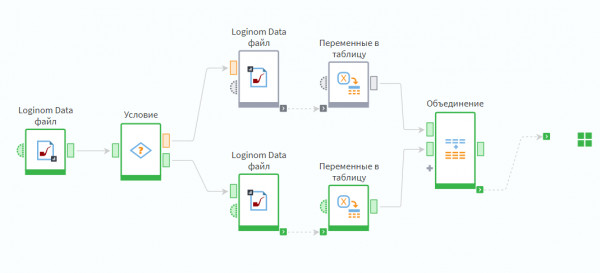

Ветки условий должны приходить в объединение (соединение, соединение(переменные)) для этого каждая ветка должна заканчиваться выходным портом. Его можно создать принудительно, например, с помощью узла "Переменные в таблицу" или "Калькулятор(переменные)", так как у этих узлов необязательные входные порты.



...
